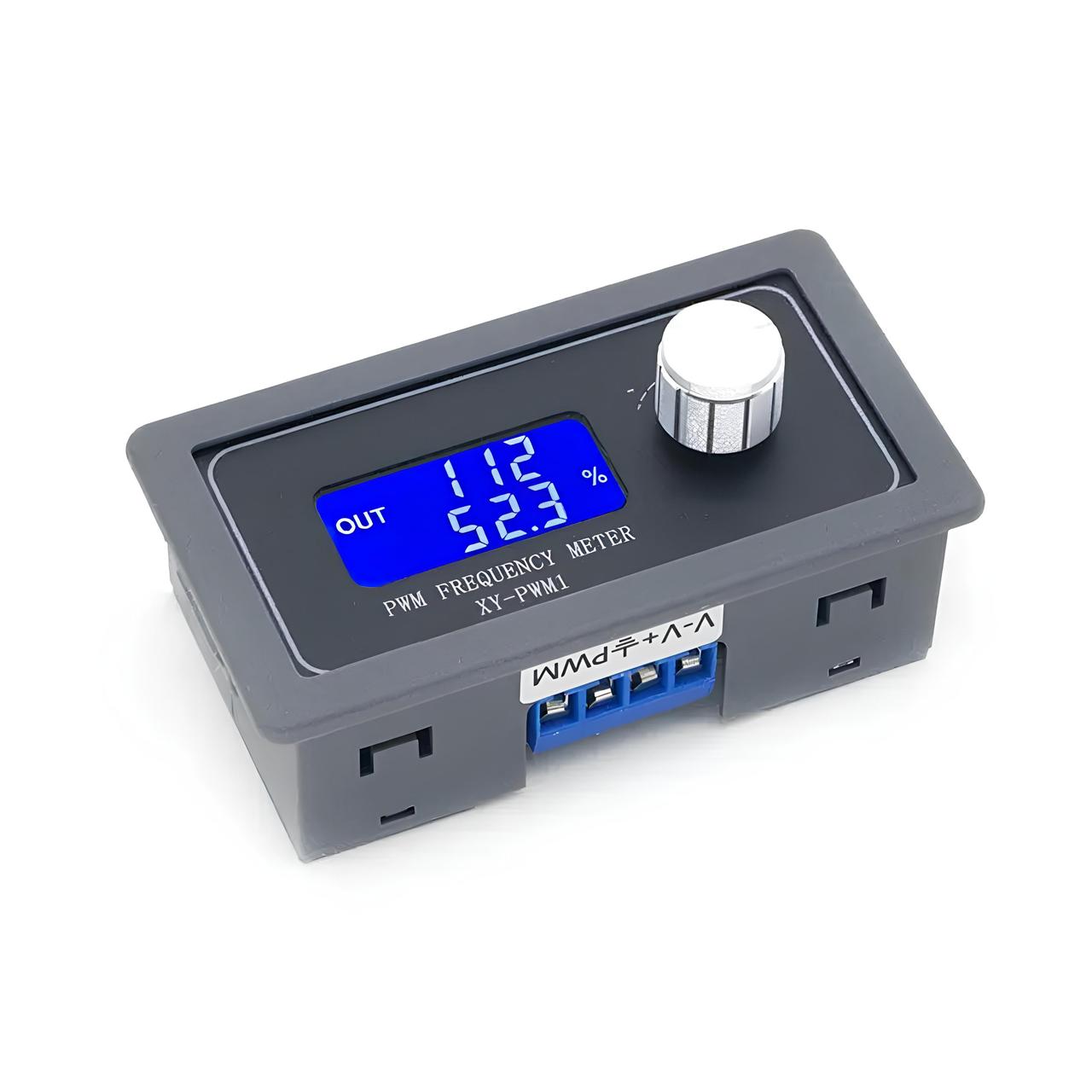

Генератор сигналів XY-PWM1 одноканальний. Регульований генератор сигналів XY-PWM1 1-150 кГц 3.3-30В. ШИМ генератор

Основні особливості модуля:

• Подвійний режим, робочий цикл із кроком 0,1% у точному режимі;
• Рідкокристалічний РК-дисплей, частота та робочий цикл, дуже чіткі, з використанням регулювання потенціометра коду, дуже зручно; Вихід PWM може бути встановлений окремо за частотою та шпаруватістю;
• З функцією блокування для запобігання неправильній роботі;
• Можна встановити верхню та нижню межі робочого циклу; KPWM з перемикачем, може включати та вимикати вихід PWM за допомогою однієї кнопки;
• Широкий частотний діапазон та висока точність;
• Послідовний зв'язок.

Опис модуля

Вихід PWM, ви можете встановити частоту та робочий цикл окремо;

Нормальний режим:

• Діапазон частот 1 Гц 150 кГц Робочий цикл 000 100% крок робочого циклу 1%

Точний режим:

• Діапазон частот 1 Гц 15 кгц Робочий цикл 00,0 100%, крок робочого циклу 0,1%

Частота розділена на чотири діапазони і перемикається автоматично:

• XXX (без десяткової точки): мінімальна одиниця виміру – 1 Гц, а значення знаходиться в діапазоні від 1 Гц до 999 Гц.
• X.XX (десяткова точка знаходиться в сотому місці) Мінімальна одиниця виміру – 0,01 кГц, а діапазон значень – 1,00 кГц 9,99 кГц;
• XX.X (десяткова точка – десять): мінімальна одиниця виміру – 0,1 кГц; діапазон значень становить 10,0 кГц до 99,9 кГц.
• XXX (десяткова точка в десяти та сотнях): мінімальна одиниця виміру - 1 кГц; діапазон значень складає 1 кГц 150 кГц

Наприклад, відображення частоти: 100 означає вихід PWM, імпульс 100 Гц;

1.01 показує, що PWM виводить імпульс 1.01K;

54.1 вказує, що ШІМ виводить імпульс 54,1 кГц;

1.2.4 вказує, що вихід PWM являє собою імпульс 124 кГц;

Коефіцієнт використання становить від 0 до 100%.

Усі параметри налаштування зберігаються після вимкнення живлення.

Артикул: VA-1430294162
